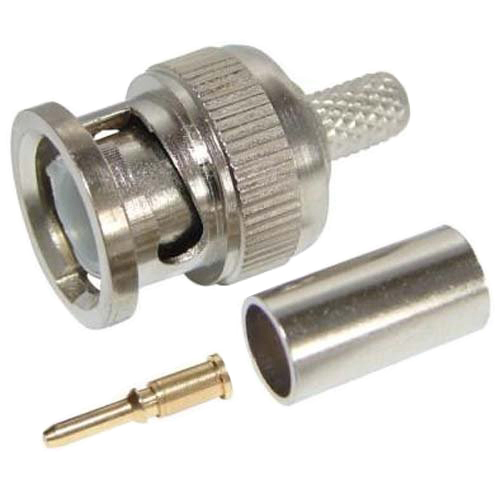

BNC RG-6 разъем обжимной

Коннектор BNC для RG-6, цинк/медь, для обжимного инструмента.

Рекомендованная схема последовательности обжима BNC коннектора на коаксиальный кабель тип RG-58, RG-59, RG-6, RG 3c-2v:

1. "одеть" изолирующий колпачок (если используется) на кабель;
2. "одеть" обжимной цилиндр (втулку) на кабель;
3. зачистить коаксиальный кабель, не повреждая жилу и внутренний изолятор ножом или специальным инструментом с тремя регулируемыми лезвиями;
4. "одеть" центральный контакт на зачищенную жилу;
5. обжать центральный контакт соответствующим шестигранником клещей (маркировка 1.7 мм);
6. "одеть" разъем на кабель до щелчка фиксатора (цилиндр с насечкой "заводится" под экранирующую оплетку);
7. надвинуть обжимной цилиндр (втулку) до упора;
8. обжать втулку соответствующим шестигранником клещей (маркировка 5.4 мм);
9. надвинуть на разъем изолирующий колпачок (если используется).
