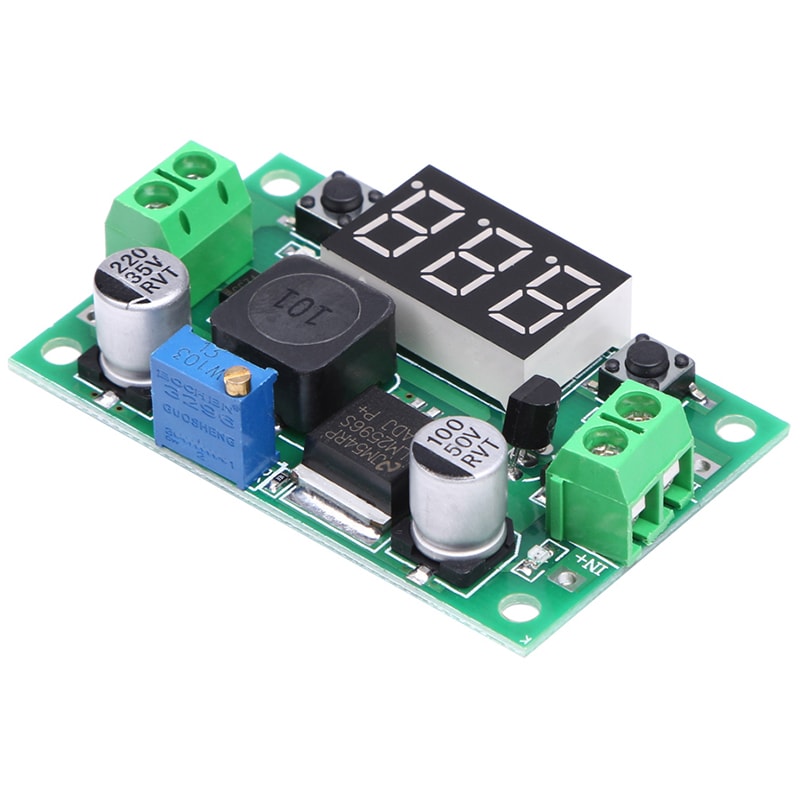

LM2596 (DC-DC) преобразователь напряжения

LM2596 – импульсный понижающий регулируемый стабилизатор постоянного напряжения. Источник питания может применяться в широком спектре устройств. К безусловным достоинствам относится работа в ощутимом диапазоне входного напряжения. Вместе с большим КПД это дает хорошие результаты при последовательном включении DC-DC LM2596 с химическими источниками тока, солнечными панелями или ветряными генераторами.

Дополнив преобразователь DC-DC LM2596 трансформатором, выпрямителем и фильтром получим блок питания. На входе стабилизатора напряжение должно быть большее выходного минимум на 1.5 В. При потреблении мощности от DC-DC LM2596 более десяти Вт следует применять средства охлаждения.

Предусмотрены крепежные отверстия под винт. Клеммников нет. Под микросхемой есть отверстия с металлизацией для дополнительного отвода тепла на обратную сторону платы.

Основные характеристики:

• диапазон напряжения на входе 3-40В (DC) / на
