Передача видеосигнала – стандартная задача при монтаже систем видеонаблюдения.
В наиболее простых случаях достаточно соединить видеокамеру с монитором и можно считать систему охранного видеонаблюдения готовой.
Если же видеосигнал необходимо передать на значительные расстояния, то тут уже не обойтись без аппаратуры передачи сигнала.
На первых этапах проектирования систем для крупных проектов не стоит уделять особо сильное внимание параметрам камер и приёмной аппаратуры – телекамеры достаточно воспринимать как источник видеосигнала, который надо доставить без потерь в пункт обработки. Важно, учесть возможность будущих расширений системы, ведь система передачи сигнала должна закладываться «раз и навсегда» - на весь срок существования проекта.
Возможно, в процессе эксплуатации системы оконечная аппаратура будет меняться, как по причине морального старения, так и физического износа. В грамотно спроектированной системе это не должно вызывать серьезных изменений в аппаратуре передачи.
Видеокамера по определению на выходе должна давать стандартный качественный видеосигнал, в то время как приемная аппаратура заточена на работу со стандартным сигналом, различные помехи, недостаточный уровень сигнала могут свести на нет все функции, которые хотел получить заказчик. Поэтому, обеспечение качественного видеосигнала на этапе приема – задача именно аппаратуры передачи.
Вариантов множество - от различных разветвителей и преобразователей, до фильтров и уплотнителей.

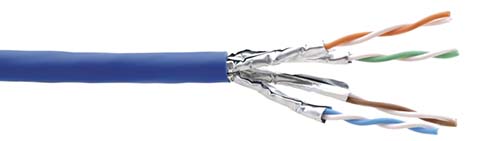

При передаче сигнала на расстояния от 200 метров до 3-4 километров наиболее приоритетным способом передачи сигнала является передача видеосигнала по витой паре.
Внедрение этого способа стало прорывом на рынке видеосистем и систем безопасности.
Главное принципиальное отличие передачи сигнала по витой паре состоит в том, что сигнал передается по симметричной линии, в отличие от сигнала по коаксиальной линии (несимметричной). Это позволяет избавиться от наводимых помех (наводимые в каждом из 2х проводников симметричной линии взаимно подавляются (уничтожаются)).

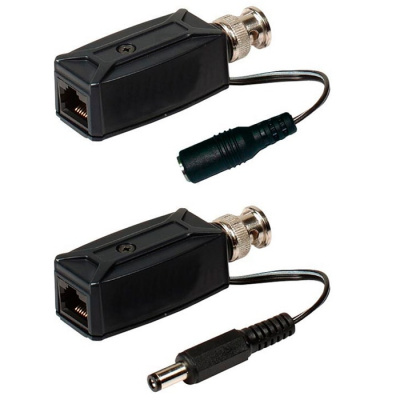

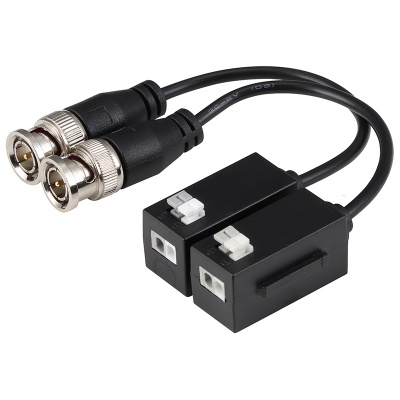

Несимметричный сигнал, поступающий от ТВ камеры или другого источника, преобразуется в симметричный и передается по витой паре, а непосредственно перед аппаратурой обработки изображения, снова преобразуется в сигнал несимметричный (т.к. аппаратура синтеза и обработки изображения предназначена для работы со стандартным сигналом). Передача сигнала по витой паре позволяет по одному многопарному кабелю передавать сигналы разного типа (звук, телеметрию, видео), при этом количество передаваемых сигналов по одному кабелю ограничивается лишь количеством витых пар кабеля.
Перед прокладкой аппаратуры передачи сигнала важно понимать, что уровень сигнала на выходе является важной оценочной характеристикой – чем он будет больше, тем больше будет соотношение сигнал/шум, что в свою очередь позволяет аппаратуре передачи сигнала справляться с большим уровнем помех.
Также вы должны иметь в виду, что любая передача сигнала неизбежно влечет за собой потери, главное, чтобы уровень сигнала при этом оставался положительным.
